Inom tillverkningsindustrin spelar smidda växlar en avgörande roll i många mekaniska tillämpningar. Som en smidd växelleverantör förstår jag betydelsen av att exakt mäta parametrarna för dessa växlar. Exakta mätningar säkerställer att växlarna uppfyller de nödvändiga specifikationerna, fungerar korrekt och har en lång livslängd. I det här blogginlägget kommer jag att diskutera hur man mäter nyckelparametrarna för smidda växlar.
1. Gear tandprofil
Tandprofilen för en smidd växel är en av de viktigaste parametrarna. Den bestämmer jämnheten i växelmötet och överföringseffektiviteten. Den involverade profilen är den mest använda tandprofilen i växlar. För att mäta tandprofilen kan vi använda ett växelmätningscenter eller en koordinatmätmaskin (CMM).
Ett växelmätningscenter är specifikt utformat för växelmätning. Det kan exakt mäta tandprofilavvikelsen, tonhöjdsavvikelsen och spiralavvikelsen. Mätprocessen involverar att rotera växeln medan en sond skannar tandytan. Uppgifterna som samlats in av sonden analyseras sedan för att bestämma profilnoggrannheten.
En CMM är å andra sidan en mer allmän mätanordning. Det kan också användas för att mäta växeltandprofilen, men det kan kräva mer komplex programmering och installation. CMM använder en beröringssond för att mäta koordinaterna för punkter på tandytan. Genom att jämföra dessa uppmätta punkter med den teoretiska profilen kan vi beräkna profilfelet.
2. Växelhöjd
Gear Pitch är en annan kritisk parameter. Det hänvisar till avståndet mellan motsvarande punkter på angränsande tänder. Det finns två huvudtyper av tonhöjd: cirkulär tonhöjd och diametral tonhöjd.
För att mäta den cirkulära tonhöjden kan vi använda ett tonhöjdsmätinstrument. Detta instrument har vanligtvis en uppsättning stift eller sonder som kan placeras mellan växtens tänder. Avståndet mellan stiften eller avläsningen på instrumentet ger oss den cirkulära tonhöjden.
För diametral tonhöjdsmätning måste vi veta antalet tänder och tonhöjdsdiametern på växeln. Pitchdiametern kan mätas med en mikrometer eller en bromsok. När vi har dessa värden kan vi beräkna diametral tonhöjd med formeln: diametral tonhöjd = antal tänder / tonhöjdsdiameter.
3. Växeltandtjocklek
Tandtjockleken på en smidd växel påverkar kontaktstyrkan och meshing clearance. Att mäta tandtjockleken exakt är avgörande för att säkerställa korrekt växeldrift.
En vanlig metod för att mäta tandtjocklek är att använda en växtandbromsa. En växeltandskalva har två käkar: en för att mäta tandens tjocklek på tanden och den andra för att sätta höjden från tandspetsen. Genom att justera bromsok till rätt höjd och mäta ackordaltjockleken i den höjden kan vi få en exakt mätning av tandtjockleken.
En annan metod är att använda en mikrometer i kombination med en tandtjocklek som mäter fixturen. Fixturen har växeln i ett specifikt läge, vilket gör att mikrometern kan mäta tjockleken på en exakt plats.
4. Växelhelixvinkel
Helixvinkeln på en växel är viktig för slät kraftöverföring, särskilt i spiralformade växlar. Det påverkar belastningens kapacitet och ljudnivån under drift.
För att mäta spiralvinkeln kan vi använda ett Helix -vinkelmätinstrument. Detta instrument använder vanligtvis optiska eller mekaniska metoder för att bestämma helixens vinkel. Vissa avancerade instrument kan till och med mäta spiralvinkeln medan växeln roterar, vilket ger verklig tidsdata.
Alternativt kan vi använda en CMM för att mäta spiralvinkeln. Genom att mäta koordinaterna för flera punkter längs växelens spiral kan vi beräkna spiralvinkeln med hjälp av trigonometriska förhållanden.
5. Geardiametrar
Det finns flera viktiga diametrar i en växel, inklusive tonhöjdsdiametern, utanför diameter och rotdiameter.
Pitchdiametern är en teoretisk diameter som används för att beräkna tonhöjden och andra växelparametrar. Det kan mätas indirekt genom att mäta ytterdiametern och använda växelens modul eller diametral tonhöjd. Den yttre diametern kan mätas med en bromsok eller en mikrometer. Rotdiametern, som är diametern i botten av tanden, kan också mätas med liknande mätverktyg.
Betydelsen av exakt mätning
Noggrann mätning av smidda växelparametrar är av yttersta vikt. För det första säkerställer det kvaliteten på växlarna. Växlar med exakta parametrar kommer att mesh smidigt, minska slitage och förbättra den mekaniska systemets totala effektivitet. För det andra hjälper det till kvalitetskontroll under tillverkningsprocessen. Genom att mäta parametrarna i olika produktionsstadier kan vi upptäcka eventuella avvikelser tidigt och vidta korrigerande åtgärder.
Som en smidd växelleverantör är vi engagerade i att tillhandahålla smidda växlar av hög kvalitet. Vi använder tillstånd - av - konstmätningsutrustningen och följer strikta kvalitetskontrollförfaranden för att säkerställa att varje redskap vi producerar uppfyller de nödvändiga standarderna.

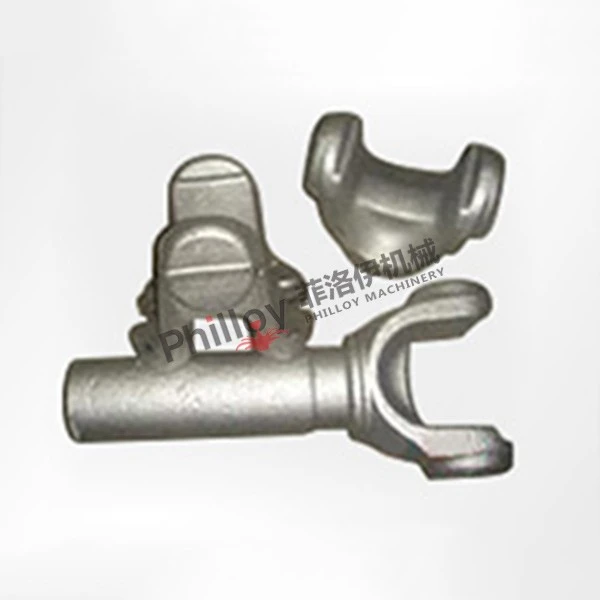

Vi erbjuder ett brett utbud av smidda växlar, inklusive de som görs igenomSmidning av legeringsstål,Intryck dör smidningochStängd smidning. Dessa smidningsmetoder tillåter oss att producera växlar med utmärkta mekaniska egenskaper och exakta dimensioner.
Om du har behov av kugghjul av hög kvalitet, inbjuder vi dig att kontakta oss för upphandling och ytterligare diskussion. Vi har ett team av erfarna ingenjörer och tekniker som kan ge dig professionell rådgivning och anpassade lösningar.
Referenser
- "Gear Manufacturing Handbook" av Heinz P. Bloch och Fred K. Geitner
- "Mechanical Engineering Design" av Joseph E. Shigley och Charles R. Mischke
- "Gear Technology" -magasin, olika frågor
